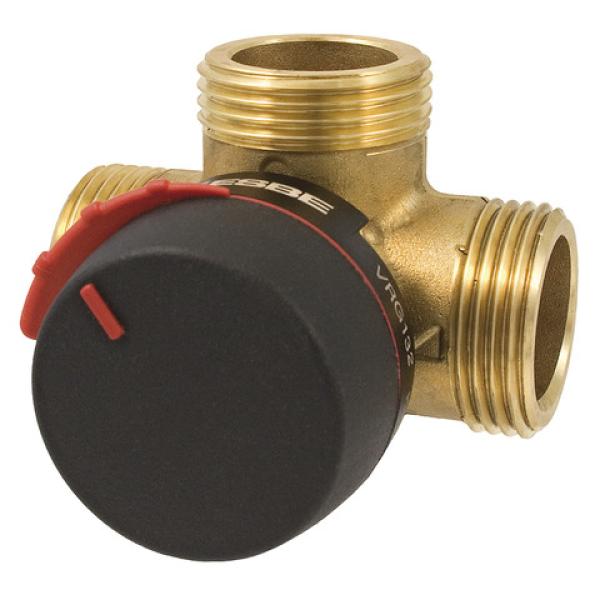

VRG232 mit dreh- und wendbaren
Skalenschild für unterschiedliche
Einbausituationen und
Symbolmarkierungen an den Anschlüssen.
Druckstufe PN10, Medientemperatur in
Grad: max. (kontinuierlich) 110,
max. (vorübergehend) 130, min. -10,
Leckrate in % vom Durchfluss bei
Differenzdruck 100 kPa: < 0.5%, max.
Differenzdruckabfall in kPa: Mischen
100, Verteilen 200, Schließdruck 200
kPa, Durchflusskoeffizient Kv,Kvmin
A-AB 100, Material: Mischergehäuse
Messing, Ventileinsatz Messing, Welle
und Lagerbuchse PPS Komposit, O-Ringe
EPDM. Fließbild: symetrisch.
Ausführung: VRG232, DN20, Kvs 6.3 m3/h,
Aussengewinde gem. ISO228/1 G1",
erforderlicher Drehmoment bei Nenndruck
kleiner 3Nm. ESBE Art.Nr. 11620600
Hersteller / Verantwortliche Person
ESBE GmbH
Adresse:
Newtonstr 14
85221 Dachau
Deutschland
Tel.: +49 8131 99 667-0
E-Mail: info.de@esbe.eu
https://www.esbe.eu
WEEE-Nummer: 62290414
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
