Versorgungsspannung 24 VAC 50/60 Hz,
24VDC, manuelle Handverstellung ohne
zusätzliches Werkzeug, Ansteuerung Y
proportional 0-10 VDC, 2-10 VDC, 4-20
mA, sequenziell 0-5 VDC, 5-10 VDC,
2-6 VDC, 6-10 VDC oder 3-Punkt 24 VAC
(source), 24VAC/DC (sink),
Rückmeldesignal U bei proportionaler
Ansteuerung 2-10 VDC, LED
Statusanzeige, umschaltbare
Wirkrichtung, Motorabdeckung
Kunststoff, Gehäuse Aluminium.

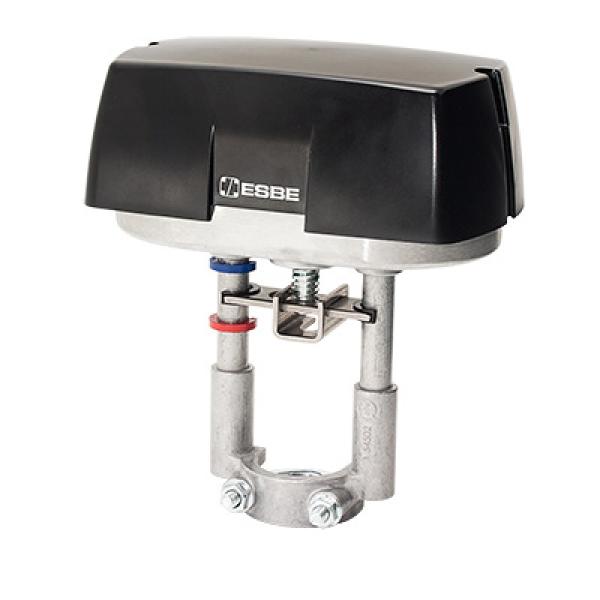

Ausführung: ALF134, Hub 5-30 mm,
Stellkraft 600 Newton, Stellzeit bei
Ventilhub und Proportional-Ansteuerung
5-15 mm 15 Sek./16-25 mm 20 Sek.
/ 26-60 mm 30 Sek., Stellzeit bei
3-Punkt Ansteuerung 60 Sek. ESBE
Art.Nr.: 22201100
Hersteller / Verantwortliche Person
ESBE GmbH
Adresse:
Newtonstr 14
85221 Dachau
Deutschland
Tel.: +49 8131 99 667-0
E-Mail: info.de@esbe.eu
https://www.esbe.eu
WEEE-Nummer: 62290414
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
