-ummante-
lung K90, Zweitr. links, Ausbl.
rückstg.

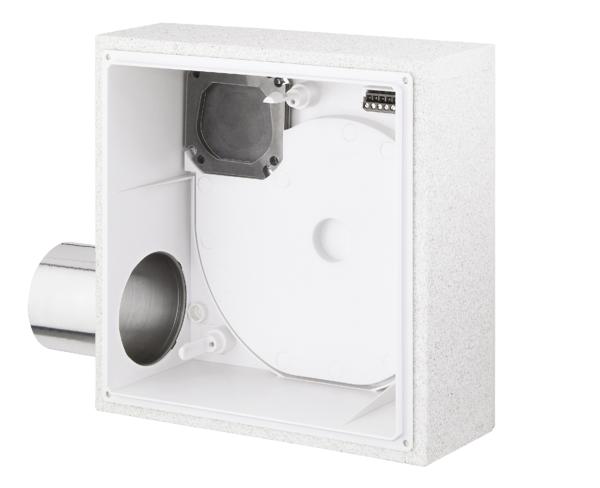

Unterputzgehäuse in Flachbauweise mit
Brandschutz-Ummantelung (K90, 18017)
zur Aufnahme eines ELS-Ventilatorein-
satzes für Einbau in
Lüftungsschächte,
Vorwandsysteme, Wände oder Decken mit
Brandschutzklassifikation.
Mit wartungsfreier Brandschutz-Absperr-
vorrichtung (K90, 18017), Metall-
Ausblasstutzen (DN 80mm) rückseitig und
wartungsfreier, luftdichter Metall-
Rückluftsperrklappe aus rostfreiem
Edelstahl. Verriegelung erfolgt bei
Schmelzlotauslösung.
Die Rückschlagklappe bei Brandschutz-
gehäusen erfüllt grundsätzlich auch
die
Anforderungen einer Kaltrauch-Absperr-
klappe.
Zweitraum-Anschlussstutzen links
abgehend. Gehäuse um jeweils 90Grad
drehbar. Montage somit in jeder Lage
- auch in Raumecken - möglich.
Komfortabler Elektro-Anschluss durch
entnehmbare Steckverbindung.
Lieferung einschließlich Putzdeckel
für die Rohbauphase.
Maße: B/H/T 262x262mm, T 95mm +
69mm Stutzentiefe = 164mm
Allgemeine bauaufsichtliche DIBt-
Zulassung Nr. Z-51.1-193.
