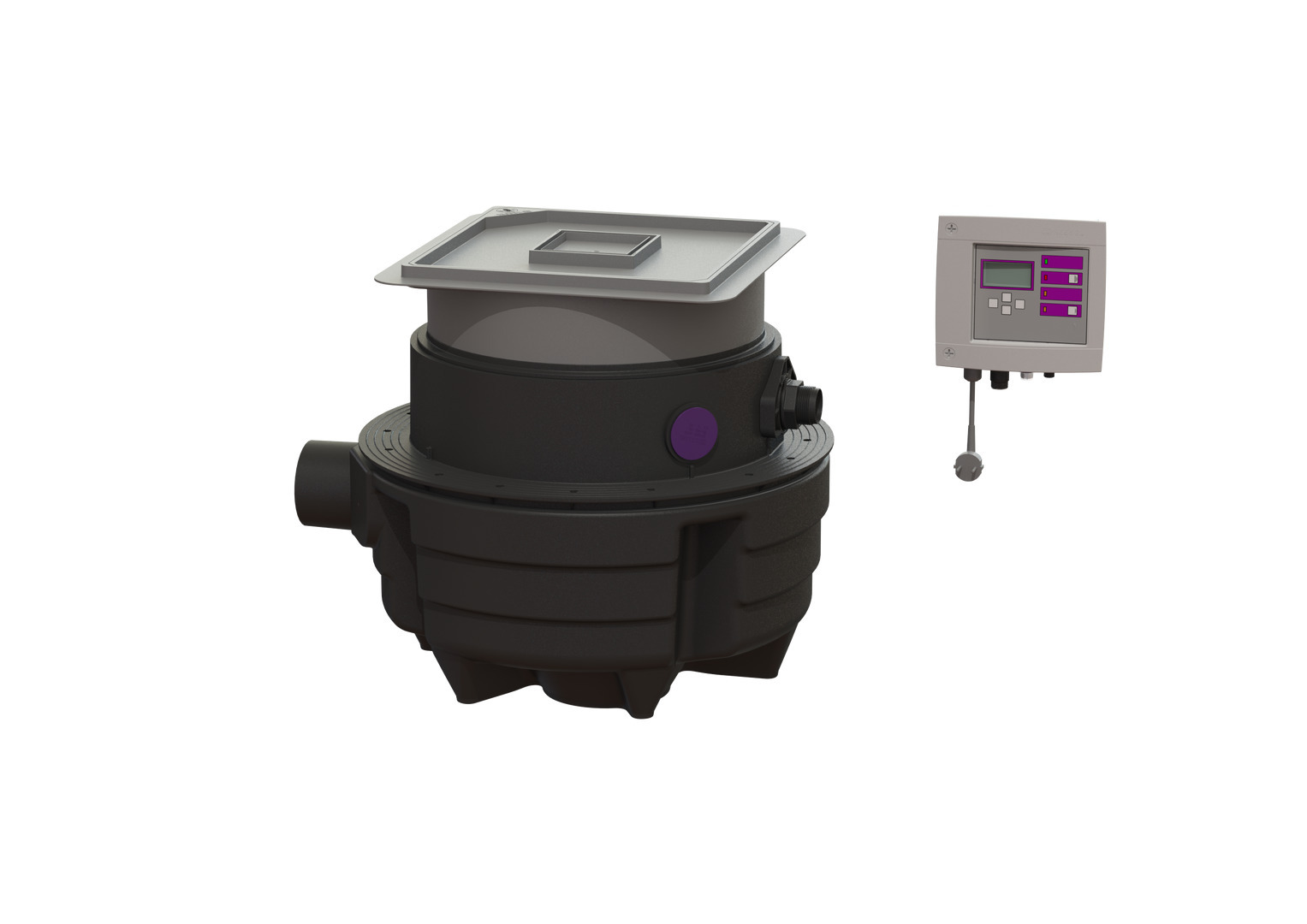

Die Hebeanlage für fäkalienhaltiges
und fäkalienfreies Abwasser ist mit
einer oder zwei überflutbaren
Pumpen sowie einem
Rückflussverhinderer ausgestattet.
Der Sammelbehälter aus dauerhaft
beständigem Kunststoff -PE- besitzt
einen abgeschlossenen Pumpenraum.
Einhandverschlüsse ermöglichen die
einfache Entnahme der integrierten
Komponenten.
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: ohne Schieber
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Allgemeine Merkmale
Farbe: schwarz
Abwasserart: fäkalienhaltig
Einbausituation: Einbau in die
Bodenplatte
Auslieferungszustand: vormontiert
zur bauseitigen Endmontage -Pumpen
und Sensorik sind bauseits zu
montieren sowie Schaltgerät ist
anzuschließen-
Zulassung: Z-53.2-484
Anlagen Typ: Duo
Geruchsverschluss: Multistop
Abmessungen
Gewicht netto: 44,2 kg
Gewicht brutto: 46 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Aussparungsmaß Breite: 800 mm
Aussparungsmaß Länge: 800 mm
Einbautiefe: 490 - 600 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Länge: 670 mm
Breite: 590 mm
Verpackungsmaß Länge: 620 mm
Verpackungsmaß Breite: 620 mm
Verpackungsmaß Höhe: 1030 mm
Behälter/Grundkörper
Druckabgang -DN-: 32
Druckabgang -DA-: 40 mm
Anschluss Kabelleerrohr -DN-: 50
Entlüftungsanschluss -DN-: 70
Abstand Rohrmitte Auslauf zu
Behälterboden: 351 mm
Abstand Rohrsohle Auslauf zu
Behälterboden: 351 mm
Abstand Rohrsohle Zulauf zu
Behälterboden: 152 mm
Abstand Rohrmitte Zulauf zu
Behälterboden: 207 mm
Zulauf Nennweite -DA-: 110 mm
Zulauf Nennweite -DN-: 100 mm
Zulauf Anzahl: 1
Nutzvolumen: 20 l
Behältervolumen: 40 l
Abdeckungsmerkmale
Abdeckungsart: befliesbare
Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Breite: 366 mm
Abdeckung Länge: 366 mm
Ablauffunktion: ja
Verriegelung: Lock & Lift
Bodenbelaghöhe max.: 16 mm
Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 2
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Nennstrom: 5,2 A
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,97
Schutzart Pumpe: IP 68
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Heißwasserbeständigkeit kurzzeitig
-2 Min.-: 80 Grad C
Förderleistung max.: 11,5 m3/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Betriebsart: S3 - 50 %
Hersteller / Verantwortliche Person
KESSEL SE + Co. KG
Adresse:
Bahnhofstraße 31
85101 Lenting
Deutschland
Tel.: (0 84 56) 27 - 0
E-Mail: info@kessel.de
https://www.kessel.de/kontakt
WEEE-Nummer: DE86420036
