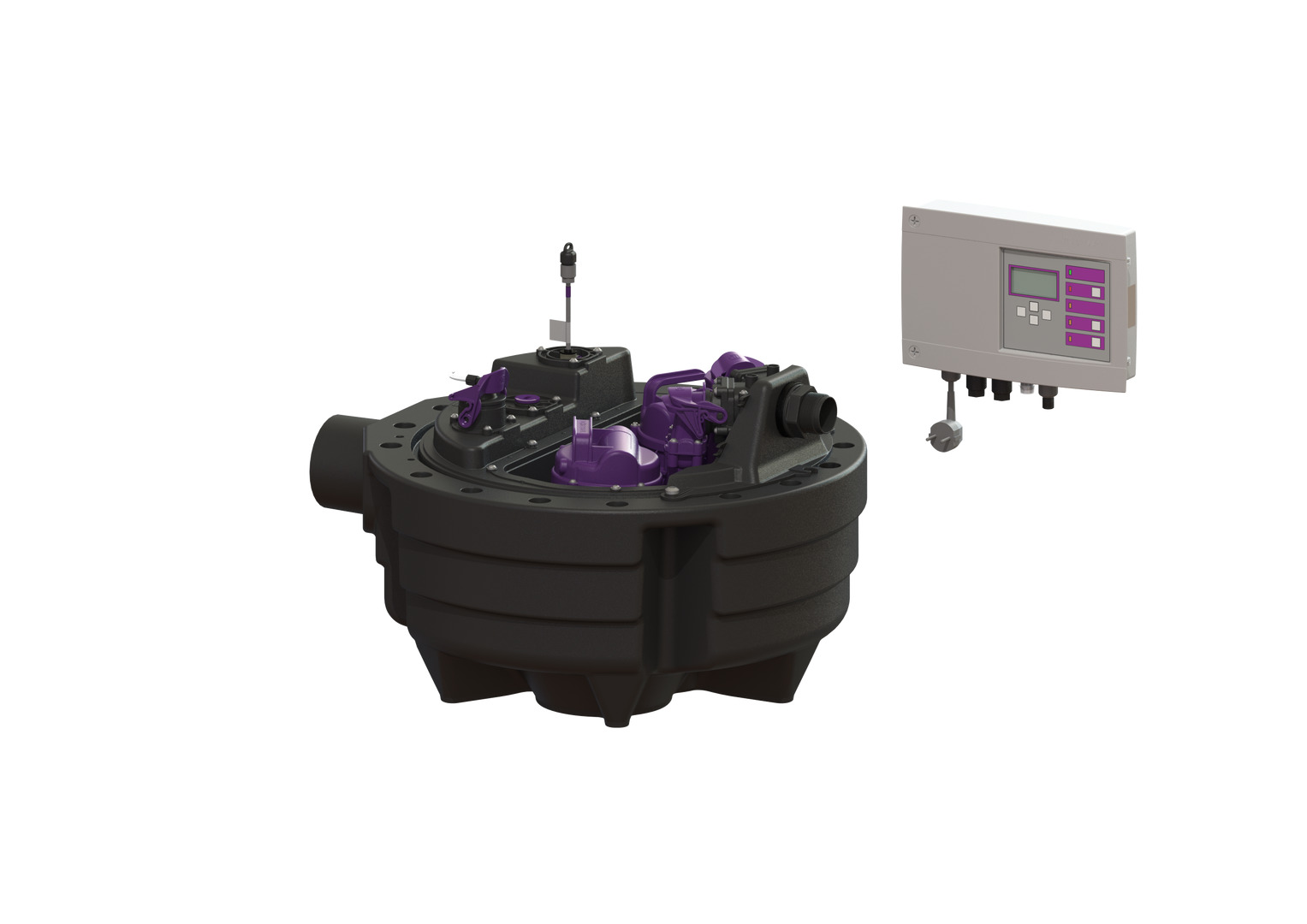

Die Hebeanlage für fäkalienhaltiges
und fäkalienfreies Abwasser ist mit
einer oder zwei überflutbaren
Pumpen sowie einem
Rückflussverhinderer ausgestattet.
Der Sammelbehälter aus dauerhaft
beständigem Kunststoff -PE- besitzt
einen abgeschlossenen Pumpenraum.
Einhandverschlüsse ermöglichen die
einfache Entnahme der integrierten
Komponenten.
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: ohne Schieber
Haltewinkel für die
Auftriebssicherung: ja
Schalldämmmatte: ja
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Allgemeine Merkmale
Farbe: schwarz
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand: vormontiert
zur bauseitigen Endmontage -Pumpen
und Sensorik sind bauseits zu
montieren sowie Schaltgerät ist
anzuschließen-
Zulassung: Z-53.2-484
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 34 kg
Gewicht brutto: 36,5 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Länge: 670 mm
Breite: 580 mm
Höhe: 395 mm
Verpackungsmaß Länge: 610 mm
Verpackungsmaß Breite: 610 mm
Verpackungsmaß Höhe: 490 mm
Behälter/Grundkörper
Druckabgang -DN-: 32
Druckabgang -DA-: 40 mm
Entlüftungsanschluss -DN-: 70
Abstand Rohrmitte Auslauf zu
Behälterboden: 350 mm
Abstand Rohrsohle Zulauf zu
Behälterboden: 152 mm
Abstand Rohrmitte Zulauf zu
Behälterboden: 207 mm
Zulauf Nennweite -DA-: 110 mm
Zulauf Nennweite -DN-: 100 mm
Zulauf Anzahl: 1
Nutzvolumen: 20 l
Behältervolumen: 40 l
Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 2
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,97
Schutzart Pumpe: IP 68
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Förderleistung max.: 11,5 m3/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F
3G 1,0 mm2
Laufrad Typ: Schneidwerk
Länge Netzanschlussleitung Pumpe: 5
m
Nennstrom: 5,2 A
Steuerung
Schaltgerät: Comfort
Funktion Schaltgerät: mit
Alarmmeldung
Motorschutz Schalter: ja
Alarmgeber: optischer Sonde
Instrument Niveauerfassung:
Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
