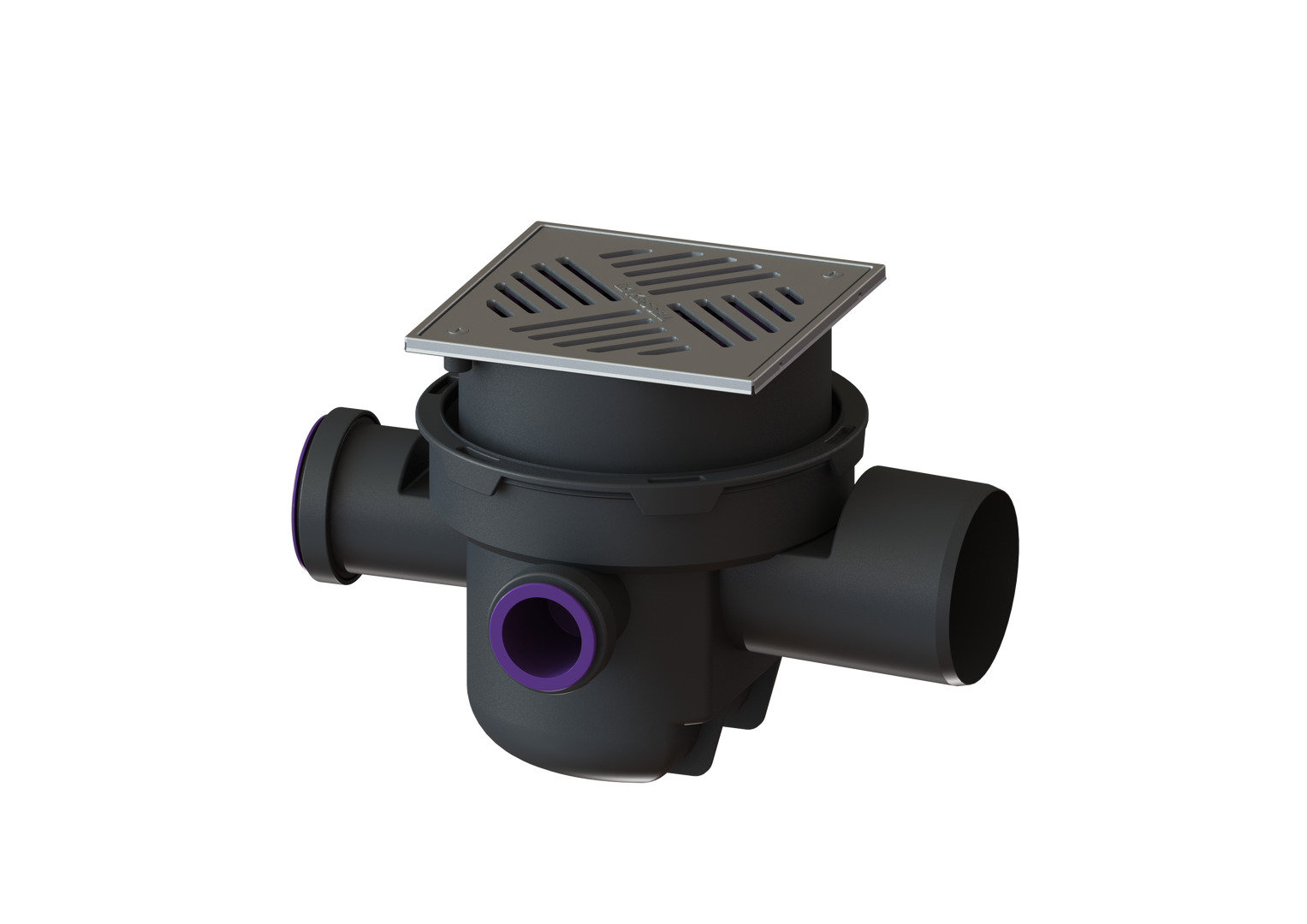

Der Kellerablauf aus Kunststoff zum Einbau in die Bodenplatte ist mit einem Geruchsverschluss und einem Schlammeimer ausgestattet. Das Aufsatzstück mit Schlitzrost ist teleskopisch höhenverstellbar.
Ausführung
Schlammeimer: ja
Lage seitlicher Anschluss: Typ II
Sperrwasserhöhe: 60 mm
Ablaufleistung (l/s) mit 20 mm Aufstau: 1,8
Allgemeine Merkmale
Norm: EN 1253-1
Nennweite (DN): 100
Außendurchmesser (DA): 110 mm
Geruchsverschluss: inklusive
Abmessungen
Höhenverstellbarkeit: 30 - 90 mm
Gewicht netto: 2,97 kg
Gewicht brutto: 3,3 kg
Aussparungsmaß Breite: 320 mm
Aussparungsmaß Länge: 400 mm
Einbautiefe: 216 - 266 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 380 mm
Breite: 290 mm
Verpackungsmaß Länge: 380 mm
Verpackungsmaß Breite: 295 mm
Verpackungsmaß Höhe: 257 mm
Behälter/Grundkörper
Zulauf Nennweite (DN): 70 mm
Zulauf Anzahl: 2
Material Grundkörper: PP
Stutzen Ausführung: waagrecht
Abdeckungsmerkmale
Abdeckungsart: Schlitzrost
Abdeckung Material: Edelstahl 1.4301 (V2A)
Abdeckung Farbe: schwarz
Abdeckung Breite: 187 mm
Abdeckung Länge: 187 mm
Rahmen Material: Edelstahl 1.4301 (V2A)
Verriegelung: verschraubt
Belastungsklasse: K 3 (EN 1253-1)
Rahmen Breite: 200 mm
Rahmen Länge: 200 mm
Aufsatzstück Material: Kunststoff
Schlammeimer: ja
Hersteller / Verantwortliche Person
KESSEL SE + Co. KG
Adresse:
Bahnhofstraße 31
85101 Lenting
Deutschland
Tel.: (0 84 56) 27 - 0
E-Mail: info@kessel.de
https://www.kessel.de/kontakt
WEEE-Nummer: DE86420036
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
