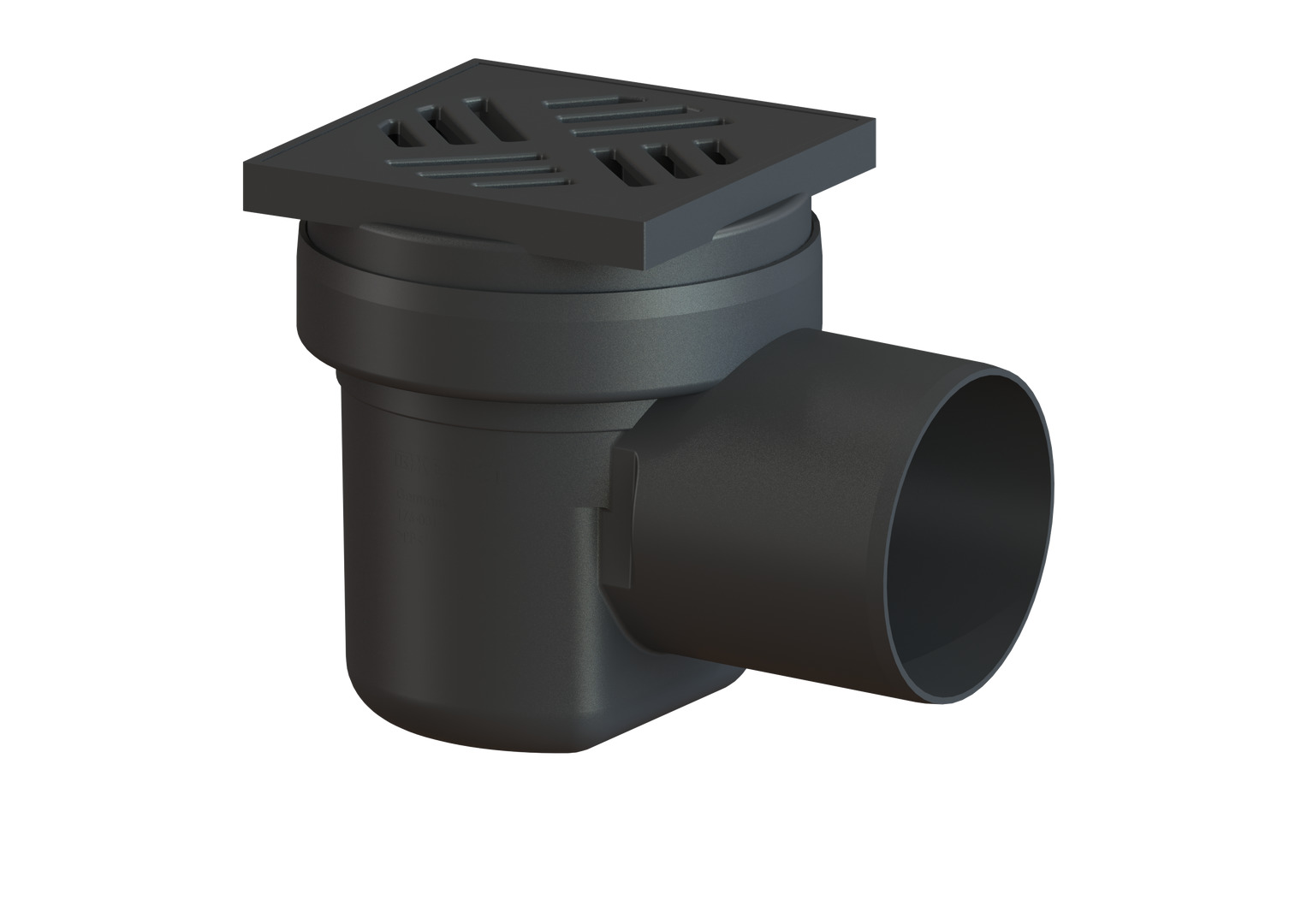

Der Kellerablauf aus Kunststoff zum Einbau in die Bodenplatte ist mit einem Geruchsverschluss und einem Schlammeimer ausgestattet. Das Aufsatzstück mit Schlitzrost ist teleskopisch höhenverstellbar.
Ausführung
Schlammeimer: ja
Sperrwasserhöhe: 60 mm
Ablaufleistung (l/s) mit 20 mm Aufstau: 1,6
Allgemeine Merkmale
Norm: EN 1253-1
Nennweite (DN): 100
Außendurchmesser (DA): 110 mm
Geruchsverschluss: inklusive
Abmessungen
Höhenverstellbarkeit: 18 - 45 mm
Gewicht netto: 0,8 kg
Gewicht brutto: 0,84 kg
Aussparungsmaß Breite: 280 mm
Aussparungsmaß Länge: 220 mm
Einbautiefe: 177 - 204 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 230 mm
Breite: 170 mm
Höhe: 159 mm
Verpackungsmaß Länge: 230 mm
Verpackungsmaß Breite: 170 mm
Verpackungsmaß Höhe: 178 mm
Behälter/Grundkörper
Material Grundkörper: PP
Stutzen Ausführung: waagrecht
Abdeckungsmerkmale
Abdeckungsart: Schlitzrost
Abdeckung Material: Kunststoff
Abdeckung Farbe: schwarz
Abdeckung Breite: 138 mm
Abdeckung Länge: 138 mm
Oberfläche: Edelstahl poliert
Rahmen Material: Kunststoff
Verriegelung: eingelegt
Belastungsklasse: K 3 (EN 1253-1)
Rahmen Breite: 150 mm
Rahmen Länge: 150 mm
Form Aufsatzstück: eckig
Aufsatzstück Material: Kunststoff
Schlammeimer: ja
