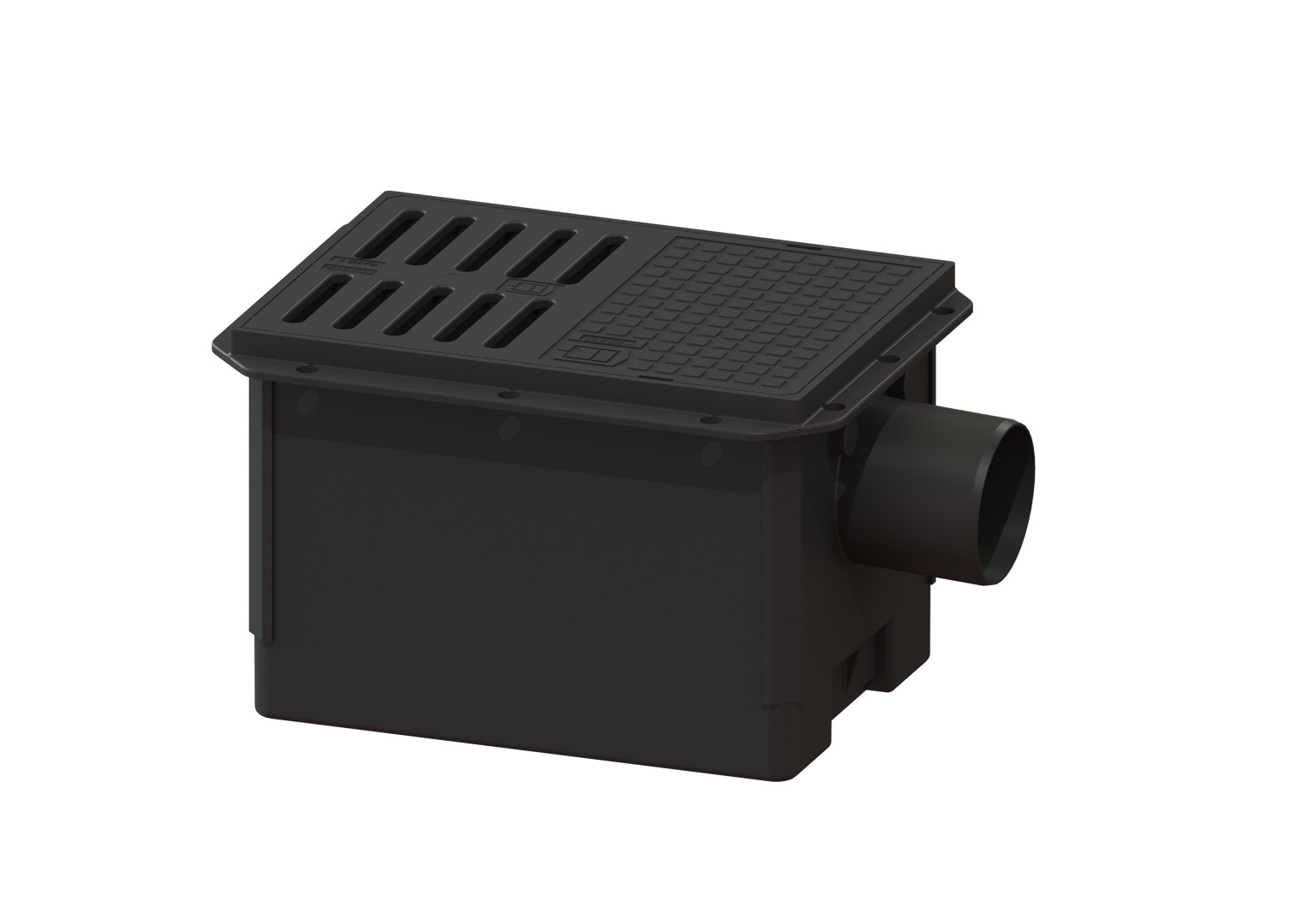

Die Rückstaupumpanlage für
fäkalienfreies Abwasser ist mit
einer Pumpe und zwei mechanischen
Rückstauverschlüssen ausgestattet,
die bei Rückstau selbsttätig
schließen.
Im Normalzustand erfolgt die
Entwässerung über das natürliche
Gefälle zum Kanal. Die Entwässerung
während der Rückstauphase erfolgt
über die integrierte Pumpe gegen
den Rückstaudruck direkt in den
Abwasserkanal.
- Variante für den niedrigsten
Einbau, nur 50 mm von Oberkante
Rost bis zur Rohrsohle des Auslaufs
- Rückstauschutz nach EN 13564 Typ
5
- inklusive Durchgangsdichtungen 2x
DN 50 und 1x DN 100 für Zuläufe und
Kabelleerrohr
- dauerlauffähige Pumpe mit
Freistromrad für höchste
Betriebssicherheit
- inklusive Schwimmerschalter zur
Niveauerfassung
Ausführung
Hinweis Einbau: Variante
niedrigster Einbau
Abdichtung am Grundkörper:
Klebeflansch -geeignet für
Feuchtigkeitssperren-
Ablaufleistung -l/s- mit 20 mm
Aufstau: 1,6
Mechanische Rückstauklappen: 2
Anlagenverbau: WU-Beton
Allgemeine Merkmale
Norm: EN 13564
Nennweite -DN-: 100
Außendurchmesser -DA-: 110 mm
Abwasserart: fäkalienfrei
Auslieferungszustand: steckerfertig
Rückstauschutz: Typ 5
Abmessungen
Gewicht netto: 13,7 kg
Gewicht brutto: 15 kg
Aussparungsmaß Breite: 350 mm
Aussparungsmaß Länge: 550 mm
Einbautiefe: 0 - 270 mm
Länge: 510 mm
Breite: 332 mm
Höhe: 270 mm
Verpackungsmaß Länge: 590 mm
Verpackungsmaß Breite: 390 mm
Verpackungsmaß Höhe: 310 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte mit
Schlitzrost
Abdeckung Farbe: schwarz
Abdeckung Breite: 290 mm
Abdeckung Länge: 396 mm
Ablauffunktion: ja
Belastungsklasse: A 15 -EN 124-
Rahmen Breite: 290 mm
Rahmen Länge: 396 mm
Form Aufsatzstück: eckig
Fördereinrichtung
Pumpe: GTF 500
Anzahl Pumpen: 1
Gewicht Pumpe: 6 kg
Anschlusstyp: Schuko 2-polig
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,91
Schutzart Pumpe: IP 68
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Förderhöhe max.: 8 m
Drehzahl: 2800 U/min
Leistung P1: 0,6 kW
Leistung P2: 0,36 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F
3G 1,0 mm2
Laufrad Typ: Freistromrad
Länge Netzanschlussleitung Pumpe: 5
m
Nennstrom: 2,7 A
Steuerung
Netzfrequenz: 50 Hz
Hersteller / Verantwortliche Person
KESSEL SE + Co. KG
Adresse:
Bahnhofstraße 31
85101 Lenting
Deutschland
Tel.: (0 84 56) 27 - 0
E-Mail: info@kessel.de
https://www.kessel.de/kontakt
WEEE-Nummer: DE86420036
