Der Umrüstsatz ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet. Bei Rückstau wird das motorische Verschlusssystem automatisch geschlossen. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.

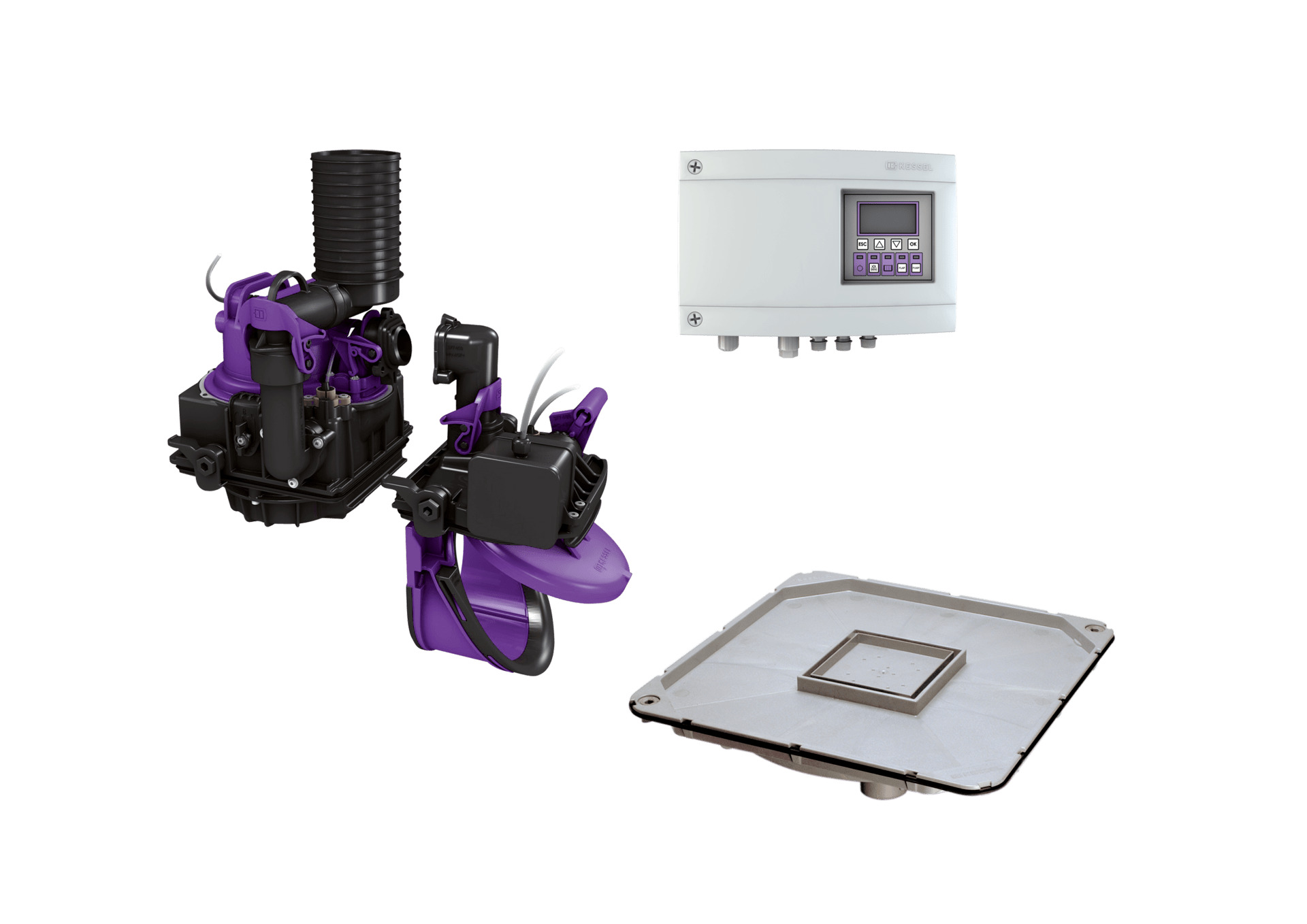

Mit dem Umrüstsatz können Staufix FKA, Staufix SWA und Controlfix zur Rückstaupumpanlage Pumpfix M Underfloor umgerüstet werden. Der Umrüstsatz enthält zusätzlich eine befliesbare Abdeckplatte mit Ablauf, inkl. Multistop und einer Dichtung.
Allgemeine Merkmale
Nennweite (DN): 100-200
Hinweis Nennweite: Hydraulik entspricht DN 150
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: freiliegende Abwasserleitung
Zulassung: Z-53.2-388,Z-53.2-388_V
Abmessungen
Gewicht netto: 19,33 kg
Gewicht brutto: 21,64 kg
Verpackungsmaß Länge: 78 mm
Verpackungsmaß Breite: 59,5 mm
Verpackungsmaß Höhe: 48 mm
Abdeckungsmerkmale
Abdeckungsart: befliesbare Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Breite: 384 mm
Abdeckung Höhe: 42 mm
Abdeckung Länge: 384 mm
Ablauffunktion: ja
Verriegelung: verriegelt
Bodenbelaghöhe max.: 16 mm
Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,97
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 35 °C
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Laufrad Typ: Schneidwerk
Erforderliche Absicherung Pumpe: C 16 A
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,2 A
Steuerung
Schaltgerät: Comfort
Alarmgeber: optischer Sonde
Instrument Niveauerfassung: optische Sonde
Art Niveauerfassung: optisch
Schutzart Schaltgerät: IP 54
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
