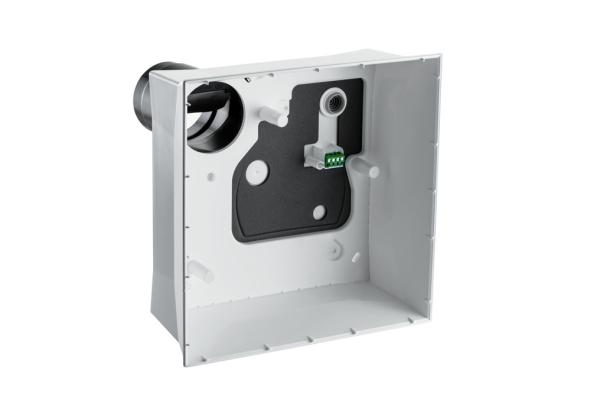

Aufputzgehäuse mit
Kunststoff-Ausblasstutzen DN 75/80 mit
selbsttätiger
Kunststoff-Rückschlagklappe.
Selbsttätige Kunststoffrückschlagklappe
mit der gleichzeitigen Funktion als
Kaltrauchsperre.
Besondere Eigenschaften
Für Anwendungen nach DIN 18017-3.
Aufputzgehäuse zur Aufnahme des
Ventilatoreinsatz ER EC in Kombination
mit den Abdeckungen der ER-A Reihe.
Einbau in Bäder, WC s und
Wohnungsküchen.
Wand-/ oder Deckenmontage möglich.
Gehäuse drehbar, dadurch Anschluss des
Ausblasstutzen links oben oder rechts
oben an die Hauptleitung.
Elektrischer Anschluss hinten.
Einfache elektrische Verdrahtung an
praktischer Stiftleisten-Klemme.
Anschlussdurchmesser DN 75/80.
Kunststoffteile normal entflammbar nach
DIN 4102-1 Klasse B 2 (nach EN 13501-1).
Farbe verkehrsweiß ähnlich RAL 9016.
Einfache Montage.
Artikel: ER GH AP
Ausführung: ohne Brandschutz
Luftrichtung: Entlüftung
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Schutzart: IP X5
Netzzuleitung: 5 / 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Aufputz
Material Gehäuse: ABS-Kunststoff
Farbe: verkehrsweiß, ähnlich RAL 9016
Gewicht: 0,622 kg
Gewicht mit Verpackung: 0,854 kg
Brandschutz: nein
Ausblasrichtung: hinten
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 276 mm
Höhe: 276 mm
Tiefe: 180 mm
Breite mit Verpackung: 350 mm
Höhe mit Verpackung: 140 mm
Tiefe mit Verpackung: 290 mm
Hersteller / Verantwortliche Person
Maico Elektroapparate-Fabrik GmbH
Adresse:
Steinbeisstraße 20
78056 Villingen-Schwenningen
Deutschland
Tel.: +49 (0) 77 20 / 6 94 - 0
E-Mail: info@maico.de
https://www.maico-ventilatoren.com
WEEE-Nummer: 78107228
