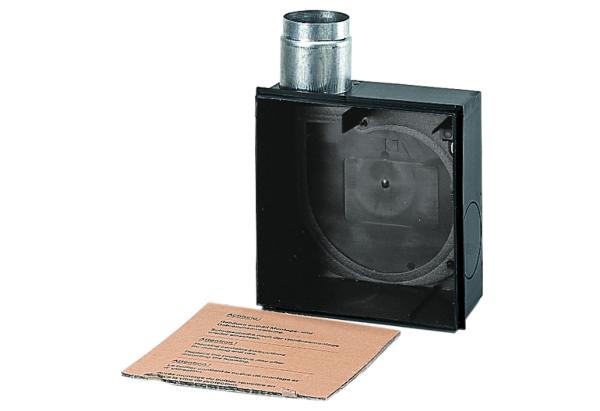

Unterputzgehäuse zur Aufnahme eines
Ventilators ER 60, ER 100.
Einbau in Wohnungsküchen, Bäder und WCs.
Mit wartungsfreier
Brandschutz-Absperrvorrichtung gegen
Brandübertragung K90-18017.
Metall-Ausblasstutzen DN 75/80 mit
Metall-Absperrklappe und selbsttätiger
Auslöseeinrichtung.
Metall-Absperrklappe dient zusätzlich
als Kaltrauchklappe.
Leicht ausbaubare Rückschlagklappe,
dadurch einfache und schnelle Reinigung.
Einbau innerhalb und außerhalb des
Schachtes in Wand und Decke möglich.
Zugelassen für Ausblasrichtung nach
oben, rechts oder links.
Geringe Bautiefe des Unterputzgehäuses
und der Abdeckung.
Mit Putzschutzdeckel.
Praktische Schnappbefestigung und
elektrische Steckverbindung für schnelle
Montage des Ventilators im Gehäuse.
Sollbruchstellen im Gehäuse zur Nutzung
des Absaugstutzen ER-AS für die
WC-Sitzentlüftung.
Kunststoffteile normal entflammbar nach
Klasse B 2.
Allgemeine bauaufsichtliche Zulassung,
Zulassungs-Nr.: Z-51.1-46.
Zulassungsbescheide auf Anfrage oder auf
unserer Homepage
www.maico-ventilatoren.com.
Artikel: ER - UPD
Ausführung: Metall-Ausblasstutzen
seitlich mit Metall-Absperrklappe mit
selbsttätiger Auslöseeinrichtung, ohne
Brandschutzgehäuse, Zweitraumanschluss
rechts/links/unten möglich
Luftrichtung: Entlüftung
Einbauort: Wand / Decke
Einbauart: Unterputz
Material: Kunststoff
Farbe: schwarz
Gewicht: 0,66 kg
Gewicht mit Verpackung: 0,925 kg
Brandschutz: ja
Absperrvorrichtung: integriert
Ausblasrichtung: seitlich
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 225 mm
Höhe: 225 mm
Tiefe: 108 mm
Breite mit Verpackung: 310 mm
Höhe mit Verpackung: 240 mm
Tiefe mit Verpackung: 120 mm
Zulassungsnummer: Z-51.1-46
Hersteller / Verantwortliche Person
Maico Elektroapparate-Fabrik GmbH
Adresse:
Steinbeisstraße 20
78056 Villingen-Schwenningen
Deutschland
Tel.: +49 (0) 77 20 / 6 94 - 0
E-Mail: info@maico.de
https://www.maico-ventilatoren.com
WEEE-Nummer: 78107228
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
