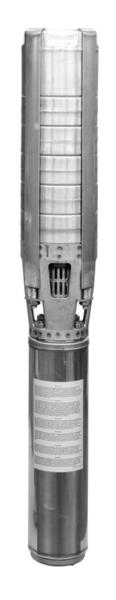

Unterwassermotor-Pumpe für die Förderung
von Brauch- und Trinkwasser (ACS
Zulassung) mit radialen- oder halb
axialen Laufrädern in Gliederbauweise
für den vertikalen und horizontalen
Einbau, mit integriertem
Rückflussverhinderer. Korrosionsfreier
Drehstrommotor für Direkt- oder Stern
Dreieckanlauf mit Wasser-Glykol-Füllung,
alternativ mit Trinkwasserfüllung.
Hermetisch vergossener Motor mit
lackisolierter Wicklung, Harz getränkt
oder wiederwickelbar mit PVC-isolierter
Wicklung, und selbstschmierenden Lagern.
Die Kühlung des Motors erfolgt durch das
Fördermedium. Daher muss das Aggregat
immer eingetaucht betrieben werden. Die
Grenzwerte zur max. Medientemperatur und
Mindestfließgeschwindigkeit müssen
eingehalten werden. Die vertikale
Aufstellung kann wahlweise mit oder ohne
Kühlmantel erfolgen. Die horizontale
Aufstellung muss immer in Verbindung mit
einem Kühlmantel erfolgen.
Lieferumfang:
Unterwassermotor-Pumpe mit
Anschlusskabel und ACS-Zulassung
Einbau- und Betriebsanleitung
Betriebsdaten
Fördermedium: Water
Förderhöhe max.: 234.8 m
Aggregat
Mindesteffizienzindex (MEI): 0.4
Druckseitiger Rohranschluss: Rp 21/2
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50 g/m3
Schutzart Motor:
Max. Eintauchtiefe: 350 m
Min. Medientemperatur: 3 oC
Max. Medientemperatur: 30 oC
Gewicht netto ca.: 92 kg
Max. Durchmesser: 142 mm
Motordaten
Motorbauart: Unterwassermotor
Netzanschluss:
Motornennleistung: 15000 W
Nenndrehzahl: 2860 U/Min
Nennstrom: 32.5 A
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 20
Motor Durchmesser: 136.7 mm
Min. Strömungsgeschwindigkeit am Motor:
0.1 m/s
Kabel
Länge Anschlusskabel: 4 m
Kabelquerschnitt: 4G4 mm2
Werkstoffe
Pumpengehäuse: Stainless steel
Motorgehäuse: Grey cast iron
Welle: Stainless steel
Laufrad: Stainless steel
Bestellinformationen
Gewicht netto ca.: 92 kg
Fabrikat:
Produktbezeichnung: Sub TWI 6.18-22-C
Artikelnummer: 6075211
Hersteller / Verantwortliche Person
WILO SE
Adresse:
Wilopark 1
44263 Dortmund
Deutschland
Tel.: +49231 4102-0
E-Mail: wilo@wilo.com
https://www.wilo.de
WEEE-Nummer: 82996796
