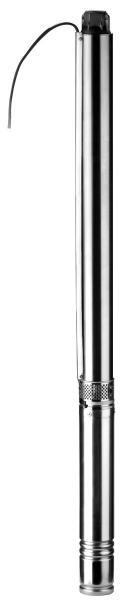

Unterwassermotor-Pumpe mit radialen
Laufrädern in Gliederbauweise für den
vertikalen oder horizontalen Einbau, mit
integriertem Rückflussverhinderer.
Korrosionsfreier Wechselstrom- oder
Drehstrommotor für Direktanlauf, mit
wiederwickelbaren ölgefülltem Motor und
selbstschmierenden Lagern. Die Kühlung
des Motors erfolgt durch das
Fördermedium. Daher muss das Aggregat
immer eingetaucht betrieben werden. Die
horizontale Aufstellung muss in
Verbindung mit einem Kühlmantel
erfolgen. Zur Förderung von Wasser aus
Bohrlöchern mit einer maximalen
Eintauchtief von 150 m und einem max.
Sandgehalt von 50 g/m3.
Lieferumfang:
Hydraulik + Motor fertig montiert
Anschlusskabel mit Trinkwasserzulassung
Wechselstromvariante inkl. Schaltkasten
mit Kondensator, thermischem Motorschutz
und Ein-/Ausschalter
Einbau- und Betriebsanleitung
Betriebsdaten
Fördermedium: Water
Aggregat
Druckseitiger Rohranschluss: Rp 1
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50 g/m3
Schutzart Motor:
Max. Eintauchtiefe: 60 m
Min. Medientemperatur: 3 oC
Max. Medientemperatur: 35 oC
Gewicht netto ca.: 9.3 kg
Motordaten
Netzanschluss:
Motornennleistung: 370 W
Nenndrehzahl: 2800 U/Min
Nennstrom: 2.4 A
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 30
Motor Durchmesser: 72 mm
Min. Strömungsgeschwindigkeit am Motor:
0.08 m/s
Kabel
Länge Anschlusskabel: 1.75 m
Kabelquerschnitt: 4G1,5 mm2
Werkstoffe
Pumpengehäuse: Stainless steel
Motorgehäuse: Stainless steel
Welle: Stainless steel
Laufrad: PC
Bestellinformationen
Gewicht netto ca.: 9.3 kg
Fabrikat:
Produktbezeichnung: Sub TWU 3-0115
(3x400 V,
50 Hz)
Artikelnummer: 4090892
Hersteller / Verantwortliche Person
WILO SE
Adresse:
Wilopark 1
44263 Dortmund
Deutschland
Tel.: +49231 4102-0
E-Mail: wilo@wilo.com
https://www.wilo.de
WEEE-Nummer: 82996796
