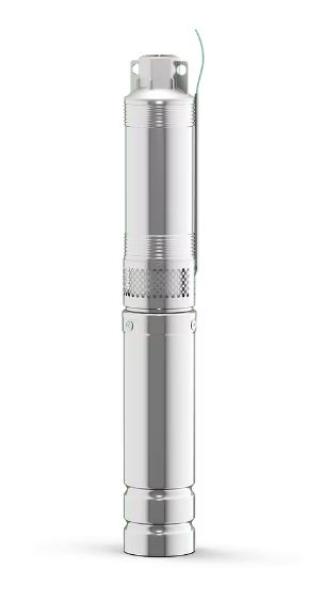

Unterwassermotor-Pumpe mit radialen
Laufrädern in Gliederbauweise für den
vertikalen oder horizontalen Einbau, mit
integriertem Rückflussverhinderer.
Korrosionsfreier Permanentmagnetmotor
für Direktanlauf zum Anschluss an den
mitgelieferten Frequenzumrichter.
Ölgefüllter Motor mit selbstschmierenden
Lagern, ausgelegt für hohe Drehzahlen
bis zu 8400 1/min.
Durch den Betrieb mit dem
Frequenzumrichter wird die Drehzahl des
Aggregates an den momentanen
Wasserbedarf automatisch angepasst.
Dadurch liefert die Unterwassermotor
Pumpe immer einen konstanten Druck. Die
Kühlung des Motors und des
Frequenzumrichters erfolgt durch das
Fördermedium. Daher muss das Aggregat
immer eingetaucht betrieben werden. Bei
vertikaler Installation ist abhängig vom
Brunnendurchmesser ein Kühlmantel
vorzusehen. Die horizontale Aufstellung
muss immer in Verbindung mit einem
Kühlmantel erfolgen. Der
Frequenzumrichter muss zur Kühlung
direkt in die Rohrleitung außerhalb des
Fördermediums (überflutungssicher)
eingebaut werden. Zur Förderung von
Wasser aus Bohrlöchern mit einer
maximalen Eintauchtiefe von 150 m und
einem max. Sandgehalt von 50 g/m3.
Lieferumfang
Hydraulik + Motor fertig montiert
Frequenzumrichter
Anschlusskabel mit Trinkwasserzulassung
Einbau- und Betriebsanleitung
Betriebsdaten
Fördermedium: Water
Aggregat
Druckseitiger Rohranschluss: Rp 11/4
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50 g/m3
Schutzart Motor:
Max. Eintauchtiefe: 150 m
Min. Medientemperatur: 3 oC
Max. Medientemperatur: 35 oC
Gewicht netto ca.: 5 kg
Motordaten
Netzanschluss:
Motornennleistung: 900 W
Nenndrehzahl: 8400 U/Min
Nennstrom: 10.4 A
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 30
Motor Durchmesser: 76.199959 mm
Min. Strömungsgeschwindigkeit am Motor:
0.08 m/s
Kabel
Länge Anschlusskabel: 1.75 m
Kabelquerschnitt: 4G1,5 mm2
Werkstoffe
Pumpengehäuse: Stainless steel
Motorgehäuse: Stainless steel
Welle: Stainless steel
Laufrad: PC
Bestellinformationen
Gewicht netto ca.: 5 kg
Fabrikat:
Produktbezeichnung: Sub TWU 3.05-04-HS
ECP
B
Artikelnummer: 6079402
Hersteller / Verantwortliche Person
WILO SE
Adresse:
Wilopark 1
44263 Dortmund
Deutschland
Tel.: +49231 4102-0
E-Mail: wilo@wilo.com
https://www.wilo.de
WEEE-Nummer: 82996796
