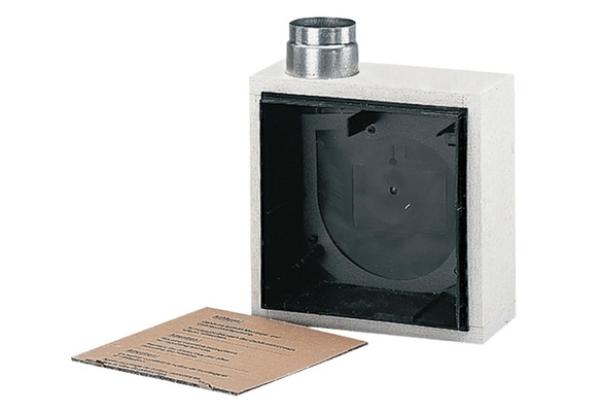

Brandschutzgehäuse zur Aufnahme eines
Ventilators ER 60, ER 100.
Einbau in Wohnungsküchen, Bäder und WCs.
Mit wartungsfreier
Brandschutz-Absperrvorrichtung gegen
Brandübertragung K90-18017.
Metall-Ausblasstutzen DN 75/80 mit
Metall-Absperrklappe und selbsttätiger
Auslösevorrichtung.
Metall-Absperrklappe dient zusätzlich
als Kaltrauchklappe.
Leicht ausbaubare Rückschlagklappe,
dadurch einfache und schnelle Reinigung.
Einbau innerhalb des Schachtes in Wand
und Decke möglich.
Zugelassen für Wandeinbau mit
Ausblasrichtung nach oben, rechts oder
links, sowie Deckeneinbau.
Geringe Bautiefe des Unterputzgehäuses
und der Abdeckung.
Mit Putzschutzdeckel.
Praktische Schnappbefestigung und
elektrische Steckverbindung für schnelle
Montage des Ventilators im Gehäuse.
Kunststoffteile normal entflammbar nach
Klasse B 2.
Allgemeine bauaufsichtliche Zulassung,
Zulassungs-Nr.: Z-51.1-46.
Zulassungsbescheide auf Anfrage oder auf
unserer Homepage
www.maico-ventilatoren.com.
Artikel: ER - UPB
Ausführung: Metall-Ausblasstutzen
seitlich mit Metall-Absperrklappe mit
selbsttätiger Auslöseeinrichtung, mit
Brandschutzgehäuse, kein
Zweitraumanschluss möglich
Luftrichtung: Entlüftung
Einbauort: Wand / Decke
Einbauart: Unterputz
Material: Kunststoff
Farbe: schwarz
Gewicht: 2,585 kg
Gewicht mit Verpackung: 2,9 kg
Brandschutz: ja
Absperrvorrichtung: integriert
Ausblasrichtung: seitlich
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 249 mm
Höhe: 249 mm
Tiefe: 120 mm
Breite mit Verpackung: 285 mm
Höhe mit Verpackung: 350 mm
Tiefe mit Verpackung: 140 mm
Zulassungsnummer: Z-51.1-46
Hersteller / Verantwortliche Person
Maico Elektroapparate-Fabrik GmbH
Adresse:
Steinbeisstraße 20
78056 Villingen-Schwenningen
Deutschland
Tel.: +49 (0) 77 20 / 6 94 - 0
E-Mail: info@maico.de
https://www.maico-ventilatoren.com
WEEE-Nummer: 78107228
